在機械設備中，軸承作為支撐旋轉部件的關鍵部件，其組合設計和配置對設備的整體性能和可靠性有著至關重要的影響。本文將從軸承的組合設計原則、配置方式、常見的支承結構簡圖以及滾動軸承組合設計的典型結構四個方面進行詳細闡述。
一、軸承的組合設計原則
軸承的組合設計不僅需要考慮軸承本身的類型和尺寸，還需要妥善解決軸系的固定、配合、間隙調整、裝配拆卸、潤滑及密封等問題。
軸向固定：確保軸承在軸上的位置穩定，防止軸向竄動。常見的軸向固定方式包括軸肩固定、軸肩與彈性擋圈、軸肩與軸端壓板、軸肩與圓螺母及止推墊圈等。設計時需注意軸肩圓角半徑小于軸承內圈圓角半徑，軸肩高度小于軸承內圈厚度，便于拆卸。
配合與間隙調整：合理選擇軸承與軸、軸承座孔的配合類型（壓入配合、定位配合、滑動配合），確保軸承的旋轉精度和穩定性。間隙調整則是通過預緊等方法，使軸承在特定工況下達到最佳工作狀態。
潤滑與密封：潤滑旨在降低摩擦阻力、減輕磨損，同時起到吸振、冷卻、防銹和密封的作用。密封則是防止?jié)櫥瑒┝魇Ш屯饨缁覊m、水分侵入軸承。根據軸承的工作條件選擇合適的潤滑劑和密封方式至關重要。

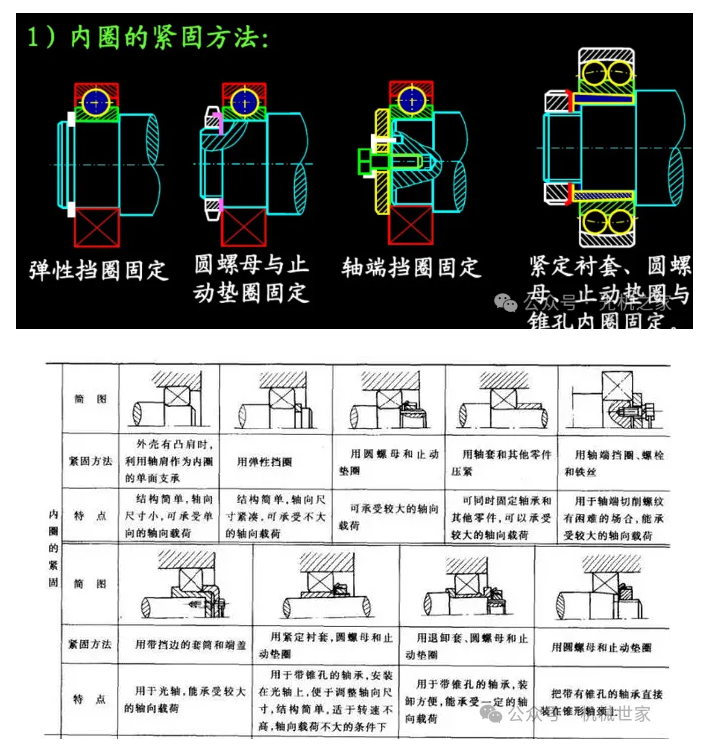

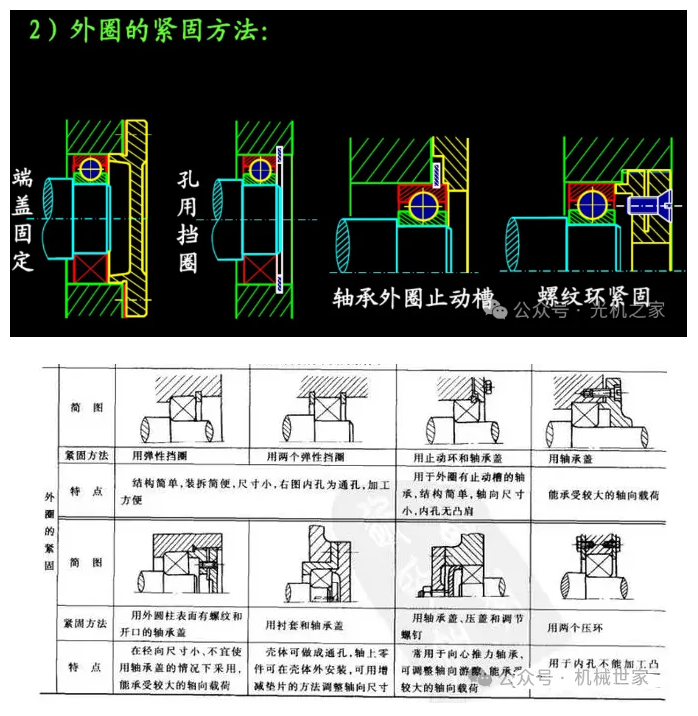

二、滾動軸承的軸向固定方法

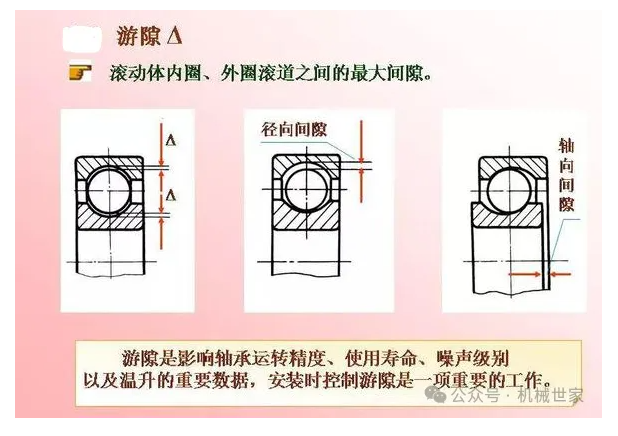

三、軸承的游隙

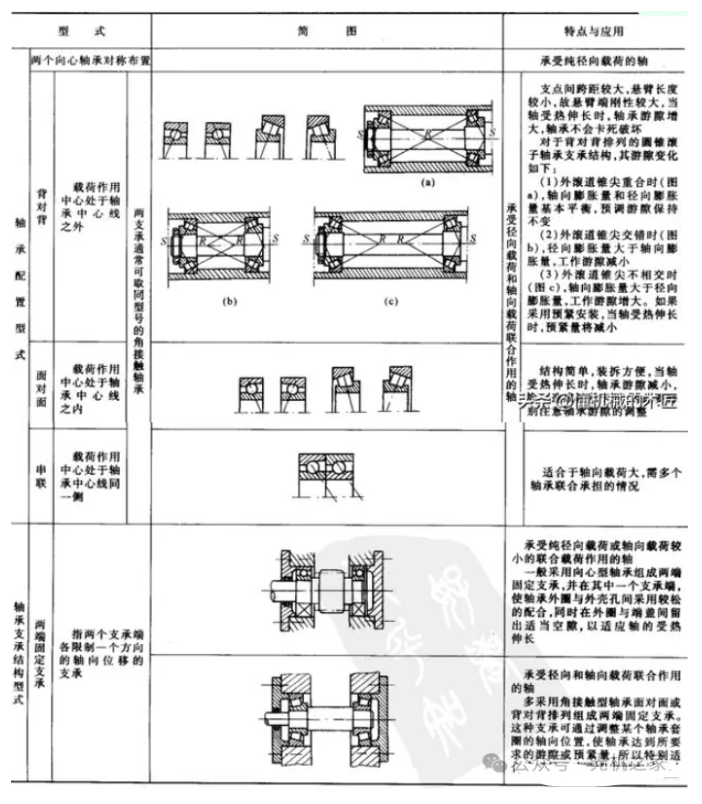

四、軸承的配置方式

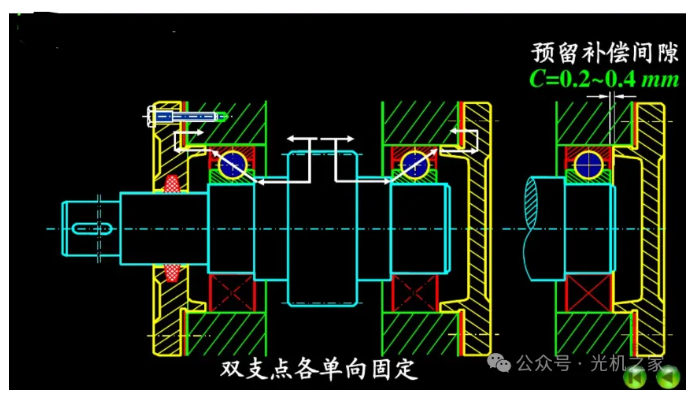

1、兩端單向固定
軸系兩端各設置一個固定軸承，分別限制軸系兩個方向的移動。這種結構簡圖通常表現為軸上兩端各有一個軸承，且兩端均通過軸肩、圓螺母等方式固定。

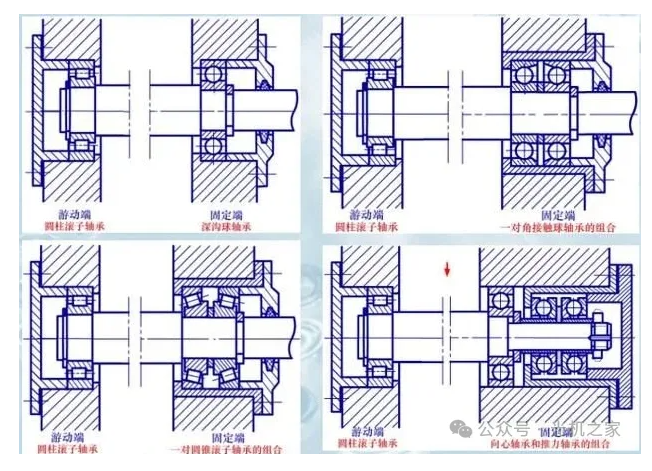

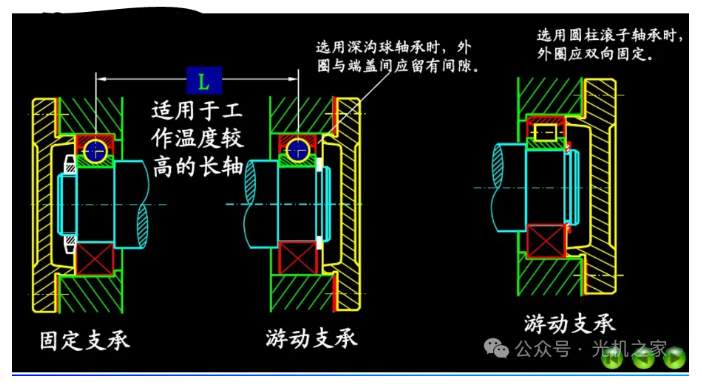

2、一端雙向固定、一端游動
軸系一端設置一個固定軸承組（可能包含多個軸承），另一端設置一個游動軸承。固定端通過圓螺母、止推墊圈等固定，游動端則通過彈性擋圈等方式確保軸承內圈與軸固定，外圈可自由游動。

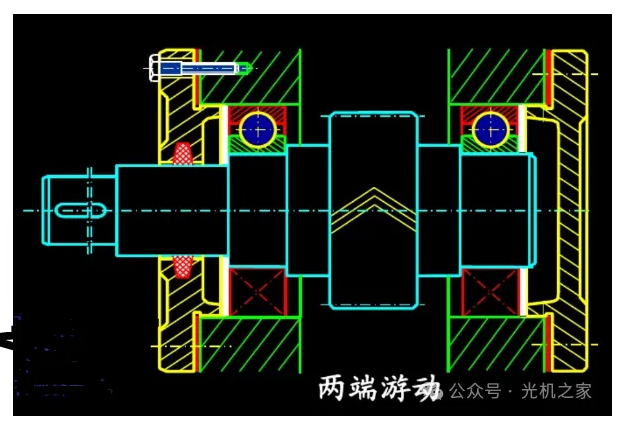

3、兩端游動
軸系兩端均設置游動軸承，允許軸系雙向游動。這種結構簡圖表現為軸上兩端均為游動軸承，且兩端軸承外圈均與軸承座孔保持一定間隙。
五、滾動軸承組合設計的典型結構

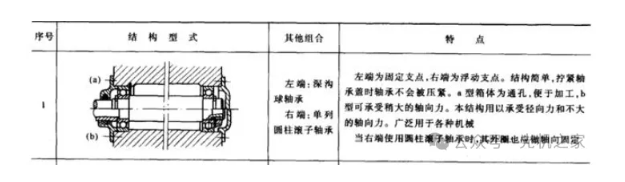

1、深溝球軸承+圓柱滾子軸承
這種組合結構適用于一端固定、一端浮動的軸承配置方式。深溝球軸承作為固定端軸承承受聯合負荷（徑向和軸向力），圓柱滾子軸承作為浮動端軸承允許軸在一定范圍內軸向移動。
2、配對單列圓錐滾子軸承+圓柱滾子軸承
這種組合結構適用于需要承受較大軸向力和徑向力的場合。配對單列圓錐滾子軸承通過預緊提高軸承剛度和旋轉精度，作為固定端軸承；圓柱滾子軸承則作為游動端軸承。

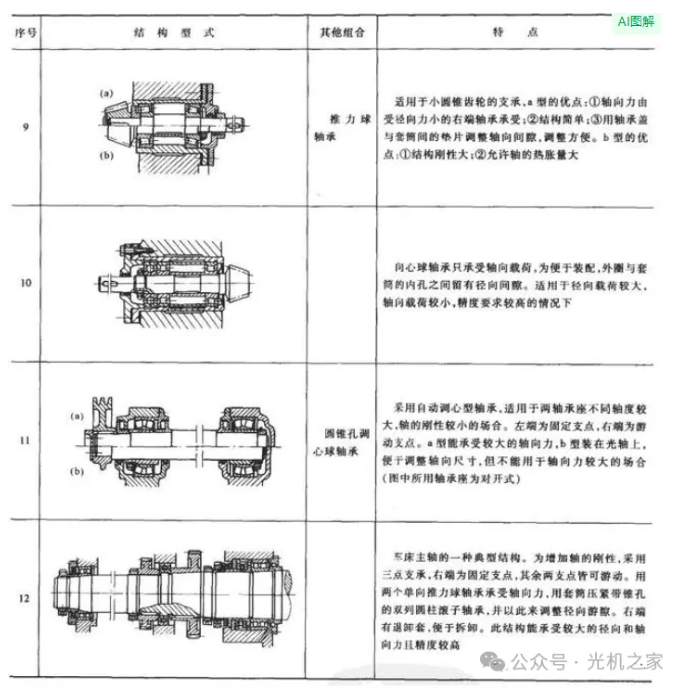

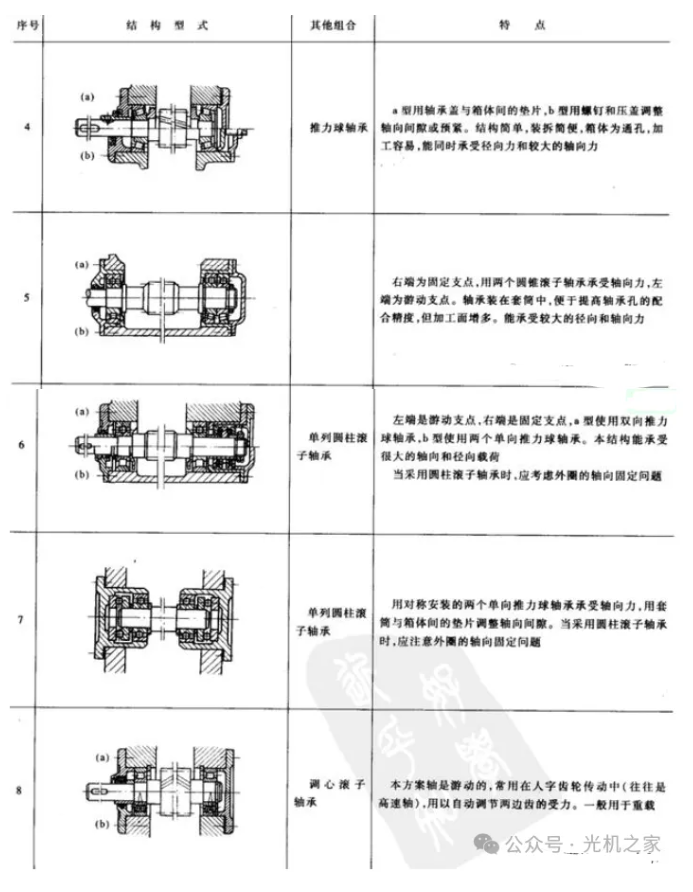

3、其余軸承組合
結語
軸承的組合設計與配置是確保機械設備正常運行的重要環節。通過合理選擇軸承類型、配置方式以及支承結構，并遵循一定的設計原則，可以顯著提高軸承的性能和可靠性。
